draw.io 桌面版是 draw.io 官方 Electron 桌面构建，GPL v3 许可、完全免费。它离线运行，画流程图、UML 和架构图不依赖网络，适合需要在离线环境出图的工程师。

确认架构与权限，挑对应安装包

选包只看两点：架构和管理员权限。Windows 发布页提供 3 种包，macOS 对应 dmg，Linux 对应 AppImage、deb、rpm。

• Windows x64（64 位）：NSIS 安装程序（.exe）按机器装进 Program Files，需要管理员；MSI 包按用户装，免管理员；便携 zip 解压即用，免管理员，但不注册文件关联
• Windows ARM64（arm64）：选文件名带 arm64 的包；MSI 只有 x64 版，在 ARM 机器上靠模拟运行
• macOS：Apple M 芯片选 arm64 包，Intel 选 x64 包，另有 universal（通用）包
• Linux：终端执行 uname -m，返回 x86_64 为 x64，aarch64 为 arm64

没有管理员权限时，Windows 一律选 MSI 或便携版，二者都按用户安装。

按系统装

Windows 安装

1. 从官方发布页下载与架构匹配的安装包。成功标志：文件名带版本号，如 32.4.1。
2. 运行安装程序，按向导点完。成功标志：桌面或开始菜单出现 draw.io 入口，且 .drawio 文件关联已注册。
3. 启动一次。成功标志：主窗口正常显示。

macOS 安装

1. 下载与芯片匹配的 dmg（x64、arm64、universal 三种）。成功标志：下载完成，文件为 .dmg。
2. 把应用拖进「应用程序」文件夹。成功标志：应用程序文件夹出现 draw.io。
3. 首次打开若被拦截，在「系统设置 → 隐私与安全性」点「仍要打开」。成功标志：主窗口出现。

Linux 安装

1. AppImage 免安装：chmod +x xxx.AppImage 后直接运行。成功标志：主窗口出现。
2. 或用包管理器：deb 执行 sudo apt install ./xxx.deb，rpm 执行 rpm -i xxx.rpm。成功标志：应用菜单出现 draw.io，可正常启动。

从源码跑起来

需要 Node.js 22.12 以上（官方构建用 Node 24），核心编辑器是 git 子模块，clone 必须带 --recursive：

git clone --recursive https://gitcode.com/GitHub_Trending/dr/drawio-desktop
cd drawio-desktop
npm install
npm start

成功标志：主窗口从源码启动。 要打包分发请走 个人构建流程，设置 DRAWIO_UNSIGNED=true 跳过签名。

跑一遍最小闭环验收

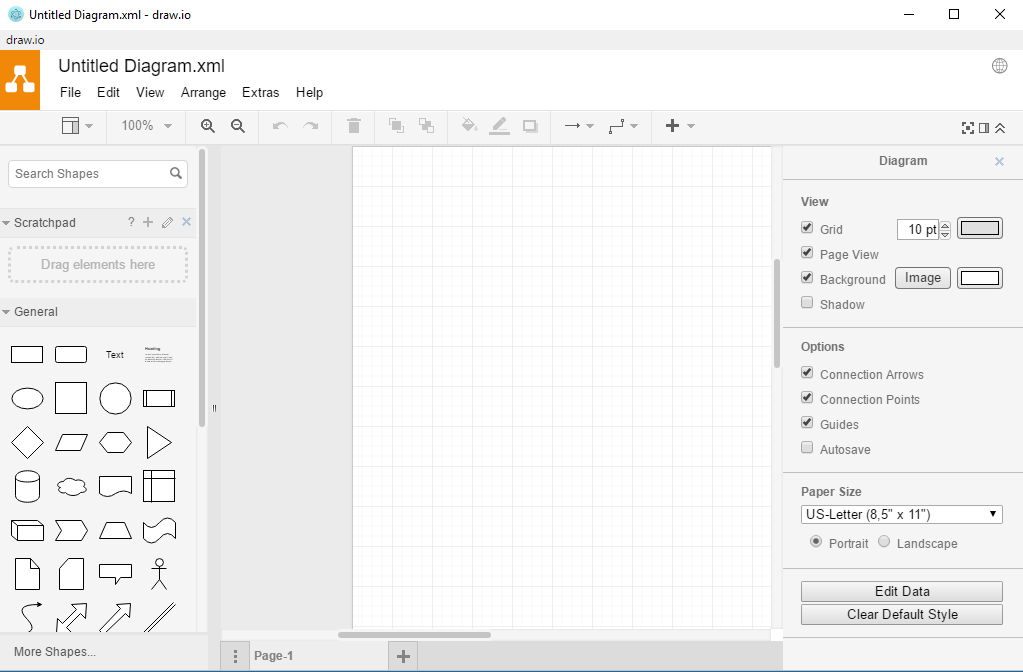

1. 打开空白画布，确认左侧形状库、中央画布、右侧属性面板齐全。
2. 看版本号：应用菜单「关于」显示的版本与安装包文件名一致。
3. 拖一个矩形进画布，File → Save 存成 .drawio，退出重开，内容还在。

📌 图表和配置存在本机用户目录：Windows 在 C:\Users\<用户名>\AppData\Roaming\draw.io\，macOS 在 ~/Library/Application Support/draw.io，备份时整目录复制。内网机器想彻底关闭自动更新，启动时加 --disable-update 或设环境变量 DRAWIO_DISABLE_UPDATE=true。

常见现象对照解法

双击 .drawio 不用它打开 → 便携版不注册文件关联 → 换 NSIS 或 MSI 重装，或右键「打开方式」指定程序。

AppImage 启动报 fuse: memory allocation failed → 新版 AppImage 使用静态运行时，旧版 AppImageLauncher 无法加载 → 升级 AppImageLauncher 到 3.0 及以上，或直接卸载它，AppImage 本身不依赖它。

别人分享的图里外部图片空白 → 图内引用了外部 URL，离线拉取不到 → 让编辑端把图片转成本地嵌入再导出。

更新检查失败，版本停在旧版 → 离线机器连不到更新服务器 → 手动下载新版安装包覆盖安装，或加 --disable-update 启动。

安装时提示权限不足 → NSIS 安装程序需要写 Program Files → 换 MSI 或便携版，两者免管理员。

深入入口与快速答疑

• doc/BUILDING_FOR_PERSONAL_USE.md：从 fork 构建个人无签名包的完整流程，含同步版本号和禁用自更新
• electron-builder-linux-mac.json：macOS 与 Linux 的打包配置，dmg、AppImage、deb、rpm 的目标架构和文件关联都定义在这里
• src/main/electron.js：主程序入口，单实例锁、更新检查、窗口管理都在此；命令行参数解析见 src/main/args.js

桌面版收费吗？ 不收，GPL v3 许可，不改代码即免费用于任何用途。

怎么确认装的版本？ 看应用菜单「关于」，或在命令行传 -V 参数，打印版本号后退出。

支持多人实时协作吗？ 不支持，协作靠导出 .drawio 文件传递。

在线版存的图能用吗？ 能，把 .drawio 文件拖进桌面版即可打开。

完全离线的机器能装吗？ 能，安装包不依赖网络，装完用 --disable-update 关掉更新检查就是完整离线安装。

装完之后的日常就是画图、保存、偶尔备份存储目录；卡住时回「常见现象对照解法」对照处理即可。

项目地址: https://gitcode.com/GitHub_Trending/dr/drawio-desktop
