WPF实现html中的table控件

freeflydom

2024年3月28日 17:8 本文热度 523

前言

　　相信很多做WPF开发的小伙伴都遇到过表格类的需求，虽然现有的Grid控件也能实现，但是使用起来的体验感并不好，比如要实现一个Excel中的表格效果，估计你能想到的第一个方法就是套Border控件，用这种方法你需要控制每个Border的边框，并且在一堆Bordr中找到Grid.Row，Grid.Column来确定位置，明明很简单的一个功能，硬是耗费了大量时间。Grid的这种设计虽然功能很强大，但是同时也导致了操作繁琐可读性非常差的问题。此时做过web开发的人肯定很想念html中的table元素，没错，我也是这样想的，如果能把html中的table元素搬到WPF中，那问题就轻松解决了，今天我们就来解决这个问题。

一、准备工作

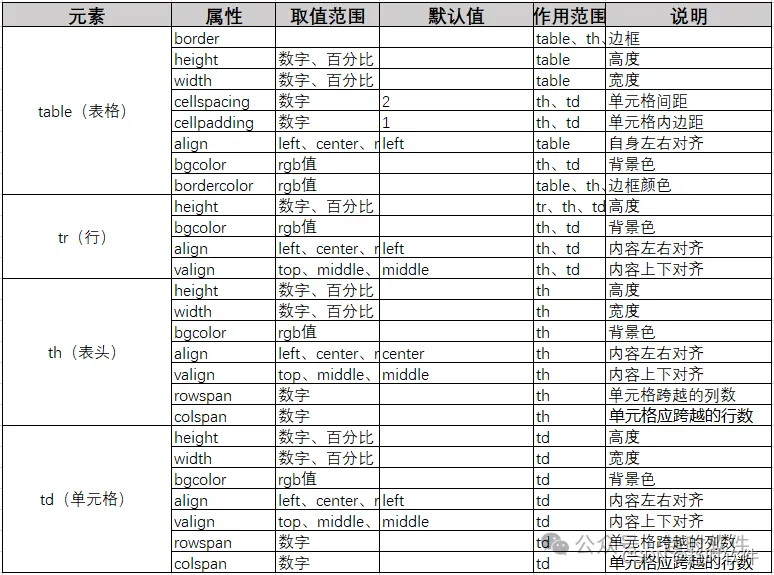

我们先来认识一下table元素，其实最开始的网页功能相对简单，table元素主要用于展示文本和基本的排版。然而随着html标准的更新，table元素越来越复杂，很多功能在不同的标准中写法可能不一样，甚至有的功能只能在css中实现，这种情况我们成全照搬html中的写法肯定不现实，也完全没必要。所以必须做一个取舍。由于WPF中并没有css的概念，所以我们尽量舍弃css中的写法，使用WPF中类似的属性写法来开发，以下为统计出来的可用属性。

二、需求分析

既然我们要复刻一个东西，第一步肯定是要先搞清楚这个东西的内在逻辑，所以我们先来看看html中的table元素是怎么回事。

2.1 table结构

<table>
  <tr>
    <th>header1</th>
    <th>header2</th>
    <th>header3</th>
  </tr>
  <tr>
    <td>value1</td>
    <td>value2</td>
    <td>value3</td>
  </tr>
  <tr>
    <td>value4</td>
    <td>value5</td>
    <td>value6</td>
  </tr>
</table>

2.1.1 table

table为表格根元素，table内可以放置多个tr。

2.1.2 tr

tr表示表格中的一行，一行可以放置若干个td。

2.1.3 td

td为表格单元格，td可以设置rowspan属性合并多个行，可以设置colspan合并多个列。

2.2 尺寸单位

2.2.1适用范围

table的width，height属性，tr的height属性，td的width，heigth属性。

2.2.2 取值范围

百度比（例：width="50%")
像素（例：width="500")
不设置（自动计算）

2.3 布局逻辑

2.3.1 table

2.3.1.1 width="50%"

宽度占可用空间的50%，当父控件尺寸改变时会重新计算宽度，如果所有td子元素的尺寸之合大于table宽度(width="50%")，table宽度==Sum(td.width)。

2.3.1.2 width="500"

宽度占500像素，当父控件尺寸改变时不会重新计算宽度，如果所有td子元素的尺寸之合大于table宽度(width="500")，table宽度==Sum(td.width)。

2.3.1.3 不设置宽度

不设置宽度的情况下，宽度根据td子元素的宽度计算，Sum(td.width)。

2.3.2 tr

2.3.2.1 height="50%"

高度占table元素总高的50%，当父控件尺寸改变时会重新计算高度，当tr中高度最高的td超过了tr的50%时，整行高度以该td的高度为准。

2.3.2.2 height="500"

高度占500像素，当父控件尺寸改变时会重新计算高度，当tr中高度最高的td超过了tr的500像素时，整行高度以该td的高度为准。

2.3.2.3 不设置高度

不设置高度的情况下，以最高的td子元素为准。

2.3.3 td

2.3.3.1 width="50%"

宽度占table宽度的50%，当剩余宽度不足以分配给其它列时会压缩该列的50%宽度，分配给其它列。该列的实际宽度以该列所有td的最大宽度为准。

2.3.3.2 width="50"

宽度占50像素，当剩余宽度不足以分配给其它列时会压缩该列的50像素宽度，分配给其它列。该列的实际宽度以该列所有td的最大宽度为准。

2.3.3.3 不设置宽度

不设置宽度的情况下，如果其它设置了宽度的列分配完宽度后，剩余宽度大于所有td的最小宽度的总合，那么未设置宽度的列会平均分配剩余的宽度，如果剩余的宽度小于所有td最小宽度的总合，那么所有td的宽度按最小宽度分配，其它已设置宽度的列则压缩宽度。该列的实际宽度以该列所有td的最大宽度为准。

2.3.3.4 height="50%"

高度占table高度的50%，当剩余高度不足以分配给其它行时会压缩该行的50%高度，分配给其它行。该行的实际高度以该行所有td的最大高度为准。如果最高td的高度大于tr，则以最高的td为准，如果小于tr，则以tr的高度为准。

2.3.3.5 height="50"

高度占50像素，当剩余高度不足以分配给其它行时会压缩该行的50像素高度，分配给其它行。该行的实际高度以该行所有td的最大高度为准。如果最高td的高度大于tr，则以最高的td为准，如果小于tr，则以tr的高度为准。

2.3.3.6 不设置高度

不设置高度的情况下，如果其它设置了高度的行分配完高度后，剩余高度大于所有td的最小高度的总合，那么未设置高度的行会平均分配剩余的高度，如果剩余的高度小于所有td最小高度的总合，那么所有td的高度按最小高度分配，其它已设置高度的行则压缩高度。该行的实际高度以该列所有td的最大高度为准。

三、功能实现

　　通过对需求的分析，我们知道至少应该有3个类来实现表格功能，分别是Table、Tr、Td，我们下面来看看怎么来实现它们。

3.1 Table控件

　　Table是一个在界面上需要呈现的元素，该控件主要处理布局及排列，不需要控件模板，所以不应该继承自Control类，那么可不可以继承自Panel呢，明显也不行，Panel的尺寸及布局系统继承自FrameworkElement，并不能给它的宽度设置Width="50%"这种值，所以它不仅不能继承自Panel，也不能继承自FrameworkElement，所以Table应该继承自UIElement类，我们需要在Table写自己的尺寸及布局管理功能，以下为Talbe的示例代码。

[ContentProperty("Rows")]
public class Table : UIElement
{
    /// <summary>
    /// 获取或设置行
    /// </summary>
    public TrCollection Rows
    {
        get { return (TrCollection)GetValue(RowsProperty); }
        private set { SetValue(RowsProperty, value); }
    }

    public static readonly DependencyProperty RowsProperty =
        DependencyProperty.Register("Rows", typeof(TrCollection), typeof(Table));

    /// <summary>
    /// 获取或设置宽度
    /// </summary>
    public TableLength Width
    {
        get { return (TableLength)GetValue(WidthProperty); }
        set { SetValue(WidthProperty, value); }
    }

    public static readonly DependencyProperty WidthProperty =
        DependencyProperty.Register("Width", typeof(TableLength), typeof(Table));

    /// <summary>
    /// 获取或设置高度
    /// </summary>
    public TableLength Height
    {
        get { return (TableLength)GetValue(HeightProperty); }
        set { SetValue(HeightProperty, value); }
    }

    public static readonly DependencyProperty HeightProperty =
        DependencyProperty.Register("Height", typeof(TableLength), typeof(Table));
}

3.2 Tr

Tr在Table里主要的作用是表达逻辑关系，不需要在界面上呈现，所以我们可以让它继承自DependencyObject，可以绑定属性就行了，以下为示例代码。

[ContentProperty("Cells")]
public class Tr : DependencyObject
{
    /// <summary>
    /// 获取或设置单元格
    /// </summary>
    public TdCollection Cells
    {
        get { return (TdCollection)GetValue(CellsProperty); }
        private set { SetValue(CellsProperty, value); }
    }

    public static readonly DependencyProperty CellsProperty =
        DependencyProperty.Register("Cells", typeof(TdCollection), typeof(Tr));

    /// <summary>
    /// 获取或设置高度
    /// </summary>
    public TableLength Height
    {
        get { return (TableLength)GetValue(HeightProperty); }
        set { SetValue(HeightProperty, value); }
    }

    public static readonly DependencyProperty HeightProperty =
        DependencyProperty.Register("Height", typeof(TableLength), typeof(Tr));
}

3.3 Td

Td的情况与Table类似，需要在界面上呈现，并且有自己的尺寸及布局逻辑，所以继承自UIElement，以下为示例代码。

public class Td : UIElement
{
    /// <summary>
    /// 获取或设置需要跨的列数
    /// </summary>
    public int ColSpan
    {
        get { return (int)GetValue(ColSpanProperty); }
        set { SetValue(ColSpanProperty, value); }
    }

    public static readonly DependencyProperty ColSpanProperty =
        DependencyProperty.Register("ColSpan", typeof(int), typeof(Td), new PropertyMetadata(1));

    /// <summary>
    /// 获取或设置需要跨的行数
    /// </summary>
    public int RowSpan
    {
        get { return (int)GetValue(RowSpanProperty); }
        set { SetValue(RowSpanProperty, value); }
    }

    public static readonly DependencyProperty RowSpanProperty =
        DependencyProperty.Register("RowSpan", typeof(int), typeof(Td), new PropertyMetadata(1));

    /// <summary>
    /// 获取或设置宽度
    /// </summary>
    public TableLength Width
    {
        get { return (TableLength)GetValue(WidthProperty); }
        set { SetValue(WidthProperty, value); }
    }

    public static readonly DependencyProperty WidthProperty =
        DependencyProperty.Register("Width", typeof(TableLength), typeof(Table));

    /// <summary>
    /// 获取或设置高度
    /// </summary>
    public TableLength Height
    {
        get { return (TableLength)GetValue(HeightProperty); }
        set { SetValue(HeightProperty, value); }
    }

    public static readonly DependencyProperty HeightProperty =
        DependencyProperty.Register("Height", typeof(TableLength), typeof(Table));
}

3.4.1 MeasureCore()

该方法传入一个名为availableSize的Size参数，该参数为控件可用的最大尺寸，我们需要通过这个参数计算各个单元格的排列位置及尺寸，并根据排列情况返回一个控件的期望尺寸，以下为实现的大致流程。

1 通过Table的Height及Width参数计算出真实的尺寸;

2 读取Table的Tr属性，取出所有Td，并定义一个二维数组将所有Td存放进去（Td[n,n]），如果Td的RowSpan或ColSpan参数大于1则将被合并的位置存入一个null。

3 根据第2步的填充结果再定义一个存放坐标的二维数据(Size[n,n]）；

4 测量Td子元素的尺寸，计算每个单元格实际尺寸，根据Td子元素尺寸计算是否需要压缩尺寸，计算完成后将单元格的尺寸存入第3步的数组中；

5 根据第3步保存的尺寸数据计算单元格跨行或跨列后的尺寸；

6 将计算出的Table实际尺寸返回给MeasureCore方法，以供下一步排列使用；

3.4.2 ArrangeCore()

该方法处理子控件的位置排列，循环调用每一个单元格的Arrange()方法，传入测量位置及尺寸就可以了。

3.4.3 OnRender()

该方法读取BorderColor、BgColor等参数画线及填充颜色，表格的外观都是由它画出来的。

四、运行效果

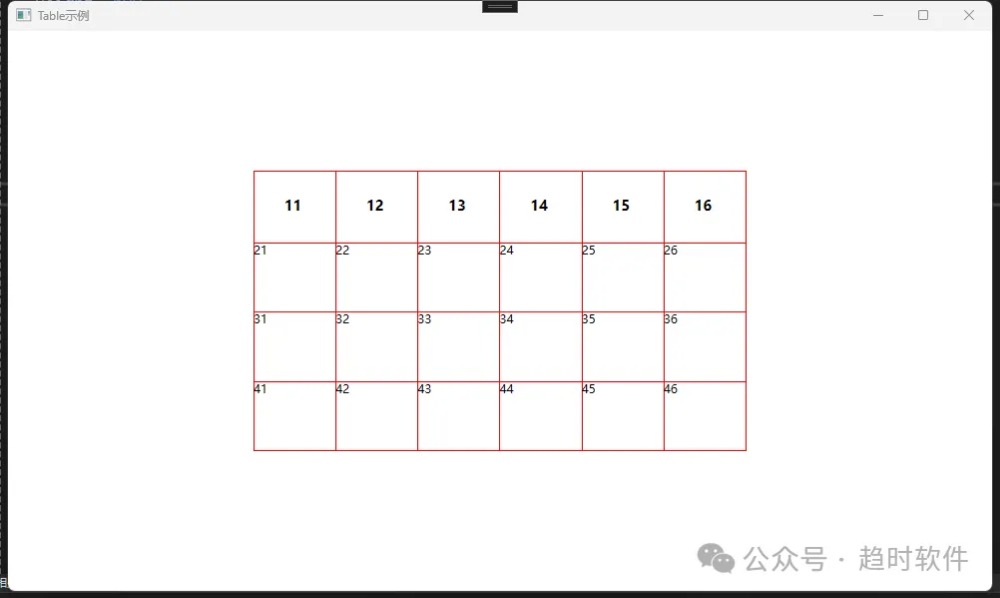

4.1 默认效果

<qs:Table
    Width="50%"
    Height="50%"
    Align="Center"
    Border="1 solid red"
    Valign="Middle">
    <qs:Tr>
        <qs:Th>11</qs:Th>
        <qs:Th>12</qs:Th>
        <qs:Th>13</qs:Th>
        <qs:Th>14</qs:Th>
        <qs:Th>15</qs:Th>
        <qs:Th>16</qs:Th>
    </qs:Tr>
    <qs:Tr>
        <qs:Td>21</qs:Td>
        <qs:Td>22</qs:Td>
        <qs:Td>23</qs:Td>
        <qs:Td>24</qs:Td>
        <qs:Td>25</qs:Td>
        <qs:Td>26</qs:Td>
    </qs:Tr>
    <qs:Tr>
        <qs:Td>31</qs:Td>
        <qs:Td>32</qs:Td>
        <qs:Td>33</qs:Td>
        <qs:Td>34</qs:Td>
        <qs:Td>35</qs:Td>
        <qs:Td>36</qs:Td>
    </qs:Tr>
    <qs:Tr>
        <qs:Td>41</qs:Td>
        <qs:Td>42</qs:Td>
        <qs:Td>43</qs:Td>
        <qs:Td>44</qs:Td>
        <qs:Td>45</qs:Td>
        <qs:Td>46</qs:Td>
    </qs:Tr>
</qs:Table>

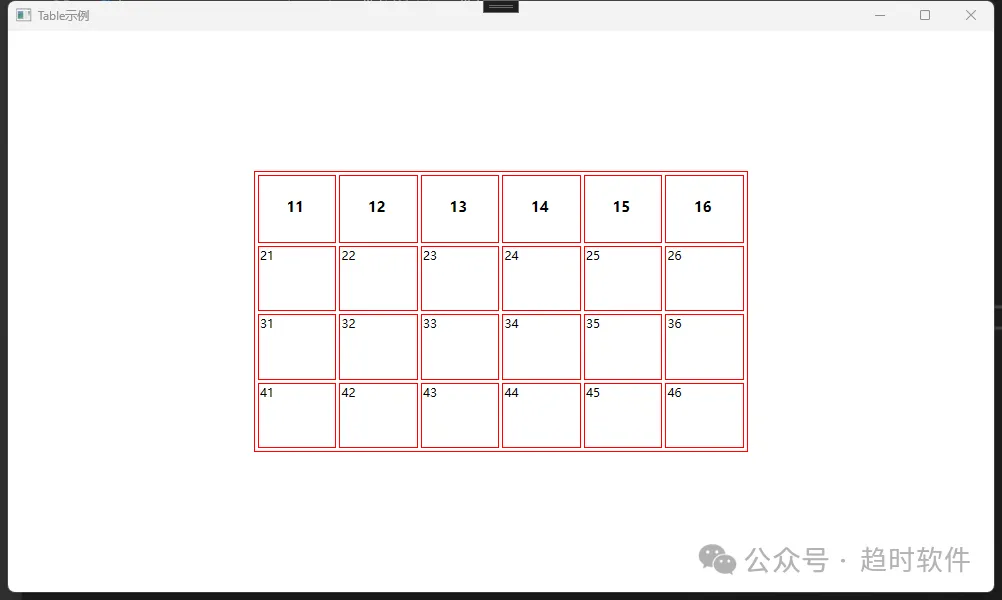

4.2 合并相邻的线

<qs:Table
    Width="50%"
    Height="50%"
    Align="Center"
    Border="1 solid red collapse"
    Valign="Middle">
    <qs:Tr>
        <qs:Th>11</qs:Th>
        <qs:Th>12</qs:Th>
        <qs:Th>13</qs:Th>
        <qs:Th>14</qs:Th>
        <qs:Th>15</qs:Th>
        <qs:Th>16</qs:Th>
    </qs:Tr>
    <qs:Tr>
        <qs:Td>21</qs:Td>
        <qs:Td>22</qs:Td>
        <qs:Td>23</qs:Td>
        <qs:Td>24</qs:Td>
        <qs:Td>25</qs:Td>
        <qs:Td>26</qs:Td>
    </qs:Tr>
    <qs:Tr>
        <qs:Td>31</qs:Td>
        <qs:Td>32</qs:Td>
        <qs:Td>33</qs:Td>
        <qs:Td>34</qs:Td>
        <qs:Td>35</qs:Td>
        <qs:Td>36</qs:Td>
    </qs:Tr>
    <qs:Tr>
        <qs:Td>41</qs:Td>
        <qs:Td>42</qs:Td>
        <qs:Td>43</qs:Td>
        <qs:Td>44</qs:Td>
        <qs:Td>45</qs:Td>
        <qs:Td>46</qs:Td>
    </qs:Tr>
</qs:Table>

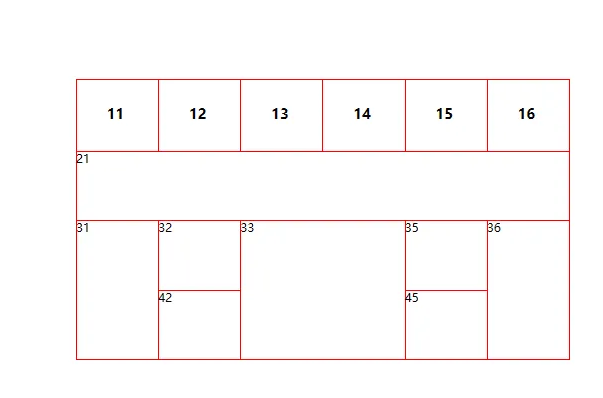

4.3 合并单元格

<qs:Table
    Width="50%"
    Height="50%"
    Align="Center"
    Border="1 solid red collapse"
    Valign="Middle">
    <qs:Tr>
        <qs:Th>11</qs:Th>
        <qs:Th>12</qs:Th>
        <qs:Th>13</qs:Th>
        <qs:Th>14</qs:Th>
        <qs:Th>15</qs:Th>
        <qs:Th>16</qs:Th>
    </qs:Tr>
    <qs:Tr>
        <qs:Td ColSpan="6">21</qs:Td>
    </qs:Tr>
    <qs:Tr>
        <qs:Td RowSpan="2">31</qs:Td>
        <qs:Td>32</qs:Td>
        <qs:Td ColSpan="2" RowSpan="2">33</qs:Td>
        <qs:Td>35</qs:Td>
        <qs:Td RowSpan="2">36</qs:Td>
    </qs:Tr>
    <qs:Tr>
        <qs:Td>42</qs:Td>
        <qs:Td>45</qs:Td>
    </qs:Tr>
</qs:Table>

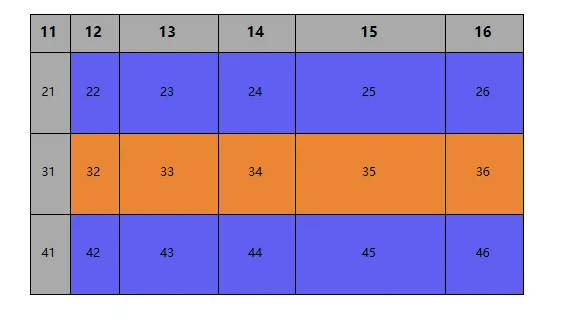

4.4 综合案例

<qs:Table
       Width="50%"
       Height="50%"
       Align="Center"
       Border="1 solid Black collapse"
       Valign="Middle">
    <qs:Tr
           Height="40"
           Align="Center"
           BgColor="#FFAAAAAA"
           Valign="Middle">
        <qs:Th Width="40" BgColor="#FFAAAAAA">11</qs:Th>
        <qs:Th Width="10%">12</qs:Th>
        <qs:Th>13</qs:Th>
        <qs:Th>14</qs:Th>
        <qs:Th>15</qs:Th>
        <qs:Th>16</qs:Th>
    </qs:Tr>
    <qs:Tr
           Height="30%"
           Align="Center"
           BgColor="#FF5F5FF1"
           Valign="Middle">
        <qs:Td BgColor="#FFAAAAAA">21</qs:Td>
        <qs:Td>22</qs:Td>
        <qs:Td Width="20%">23</qs:Td>
        <qs:Td>24</qs:Td>
        <qs:Td>25</qs:Td>
        <qs:Td>26</qs:Td>
    </qs:Tr>
    <qs:Tr
           Height="30%"
           Align="Center"
           BgColor="#FFEA8633"
           Valign="Middle">
        <qs:Td BgColor="#FFAAAAAA">31</qs:Td>
        <qs:Td>32</qs:Td>
        <qs:Td>33</qs:Td>
        <qs:Td>34</qs:Td>
        <qs:Td>35</qs:Td>
        <qs:Td>36</qs:Td>
    </qs:Tr>
    <qs:Tr
           Height="30%"
           Align="Center"
           BgColor="#FF5F5FF1"
           Valign="Middle">
        <qs:Td BgColor="#FFAAAAAA">41</qs:Td>
        <qs:Td>42</qs:Td>
        <qs:Td>43</qs:Td>
        <qs:Td>44</qs:Td>
        <qs:Td Width="150">45</qs:Td>
        <qs:Td>46</qs:Td>
    </qs:Tr>
</qs:Table>

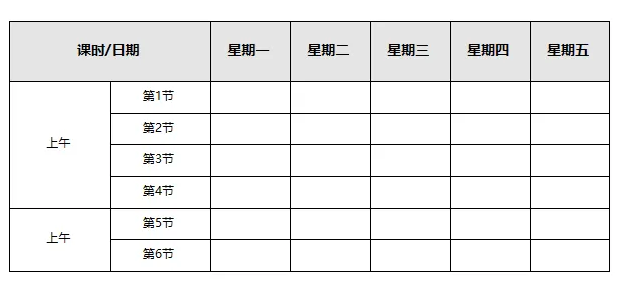

4.5 课表

<qs:Table
    Width="600"
    Height="250"
    Align="Center"
    Border="1 solid black collapse"
    Valign="Middle">
    <qs:Tr
        Height="60"
        Align="Center"
        BgColor="#FFE5E5E5"
        Valign="Middle">
        <qs:Th ColSpan="2">
            <TextBlock Text="课时/日期" />
        </qs:Th>
        <qs:Th>星期一</qs:Th>
        <qs:Th>星期二</qs:Th>
        <qs:Th>星期三</qs:Th>
        <qs:Th>星期四</qs:Th>
        <qs:Th>星期五</qs:Th>
    </qs:Tr>
    <qs:Tr Align="Center" Valign="Middle">
        <qs:Td RowSpan="4">上午</qs:Td>
        <qs:Td Width="100">第1节</qs:Td>
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
    </qs:Tr>
    <qs:Tr Align="Center" Valign="Middle">
        <qs:Td>第2节</qs:Td>
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
    </qs:Tr>
    <qs:Tr Align="Center" Valign="Middle">
        <qs:Td>第3节</qs:Td>
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
    </qs:Tr>
    <qs:Tr Align="Center" Valign="Middle">
        <qs:Td>第4节</qs:Td>
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
    </qs:Tr>
    <qs:Tr Align="Center" Valign="Middle">
        <qs:Td RowSpan="2">上午</qs:Td>
        <qs:Td Width="100">第5节</qs:Td>
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
    </qs:Tr>
    <qs:Tr Align="Center" Valign="Middle">
        <qs:Td>第6节</qs:Td>
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
        <qs:Td />
    </qs:Tr>
</qs:Table>

转自博客园，作者趋时软件https://www.cnblogs.com/qushi2020/p/18096836

该文章在 2024/3/28 17:09:39 编辑过
